Простора для творчества здесь хоть отбавляй, поэтому решил делать всё сразу и понемногу – на что хватало свободного времени.

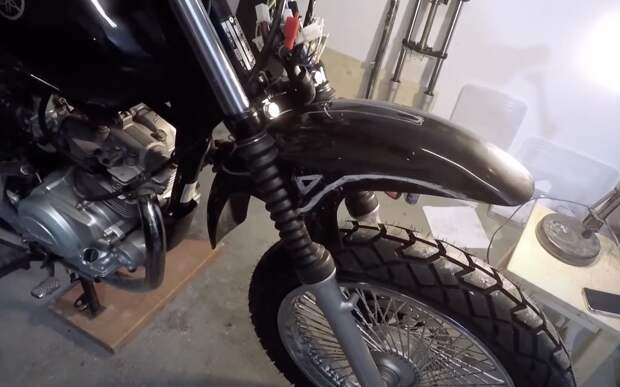

Как лирическое отступление – пока что приложил штатное переднее крыло в приподнятом положении и нарисовал линии для будущей обрезки:

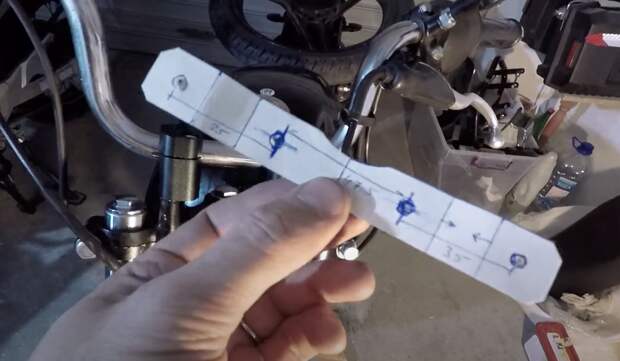

И… пока что отложил это, чтобы вернуться к основному: адаптации замка зажигания под нашу новую вилку. По сути всё просто: учитывая иную размерность вилки от Suzuki, замок зажигания должен быть немного смещён в пространстве так, чтобы штырёк блокировки по прежнему попадал в отверстие на рулевой колонке. Основная сложность – спроектировать адаптер, который это обеспечит, а также будет подходить своими отверстиями под инородную траверсу, поэтому сначала методом проб, ошибок и расчётов на глаз был сделан вот такой бумажный шаблон:

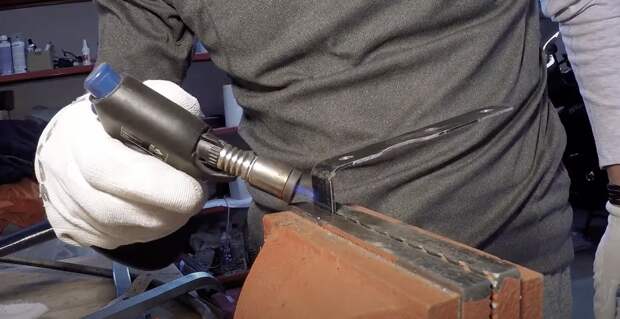

После чего я с воодушевлением взялся за изготовление данной детали. В качестве материала – кусочек несущей штамповки от старого BMW, который не жалко, ибо он уже давно стал священным донором :)

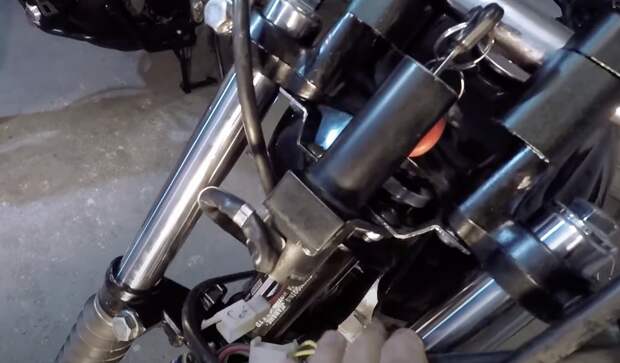

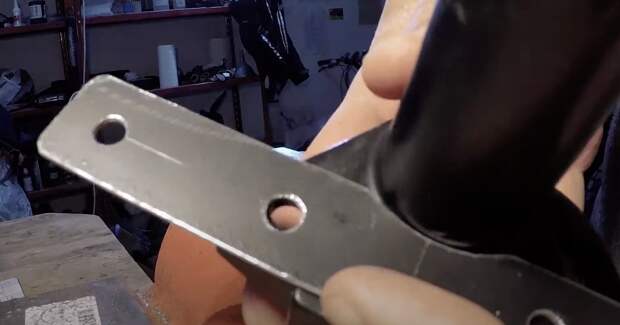

И как результат – скоба в системе «замок-колонка», которая отлично выполняет свою функцию:

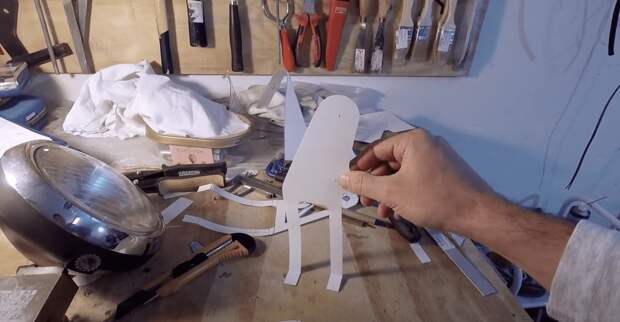

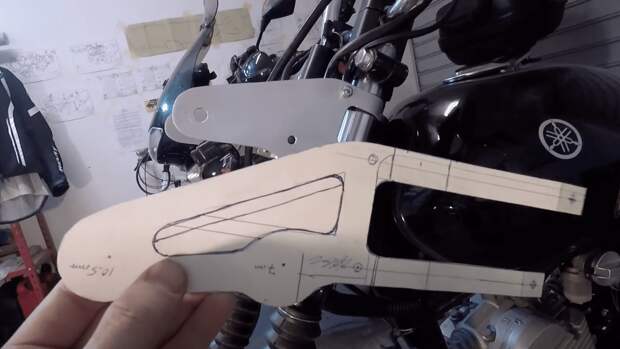

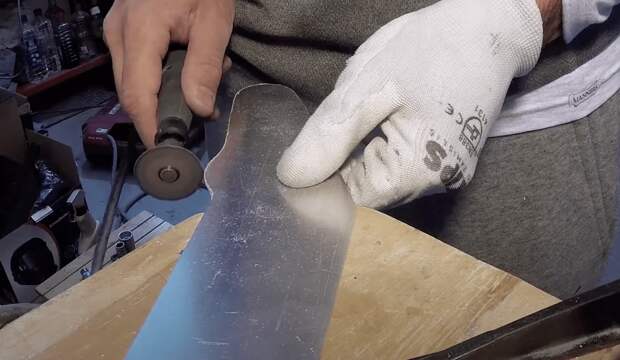

Далее начал думать о том как крепить головной свет – просмотрел кучу китайских вариантов крепления фары прямо на перья, но дизайн и способ крепления мне не понравился ни у одного из производителей, в итоге решено было сделать это крепление самому, благо у меня как раз завалялся листовой алюминий 1.5mm. Начертил шаблон, взяв за основу дизайн кронштейна от YBR, но слегка его видоизменив, и вырезал по нему заготовку:

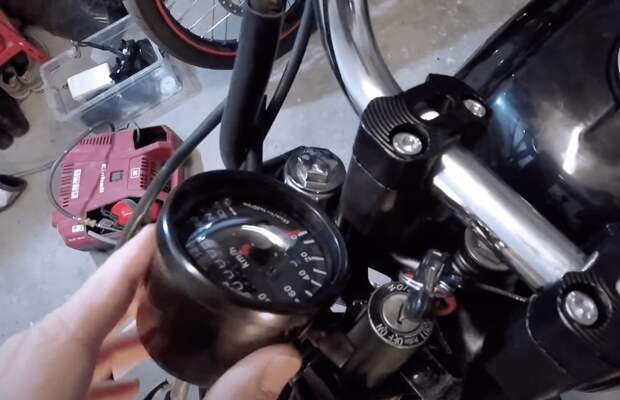

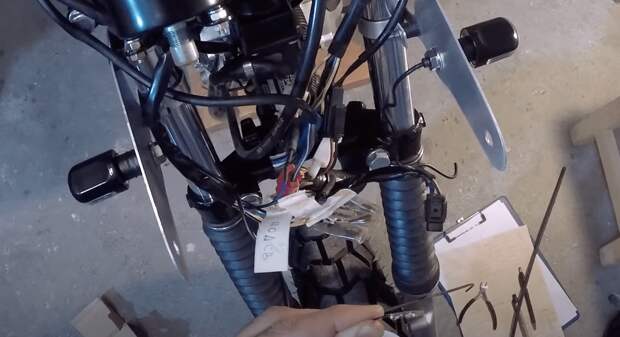

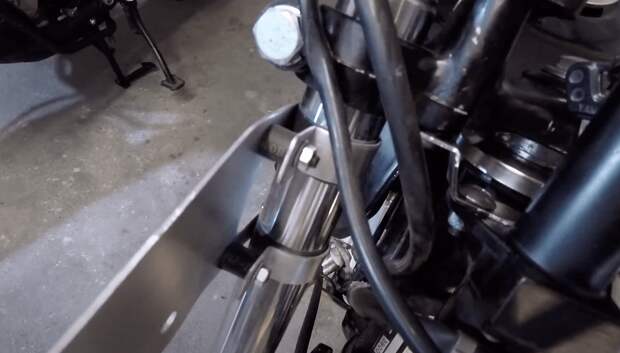

Заготовку выгнул по трубе – получились хомуты, которые обхватывали перо, но не симметрично — а со смещением, так чтобы внешняя сторона оказалась плоской. Стянул хомуты через куски резиновой трубки в зазоре – получилась плавная регулировка силы сжатия хомута! Попутно также прикрутил маленький китайский спидометр – нейтраль, индикаторы, одометр – всё в одном, вместо огромного блока приборов YBR. Стало очевидно, что всё это вместе выглядит неплохо и можно продолжать работу над деталями. А именно: сделал распиновку для нового спидометра, используя старый разъём и помечая провода, поставил поворотники в их посадочные места на заготовках, поменял реле поворотников на светодиодное, завёл, проверил – всё работает, поехали дальше.
Пожалуй скажу пару слов о китайском спидометре: компактный и лёгкий – отличная вещь, если не считать слишком яркого индикатора дальнего света. При установке нужно быть внимательными – управляющий провод индикатора нейтрали не плюс, а минус.
Дабы немного отвлечься, занялся не менее важным – прокачкой переднего тормоза: осушил расширительный бачок с помощью шприца, слил жижу, подсоединил более длинный шланг от Suzuki к его родной тормозной машинке и бачку и прокачал тормоз, используя DOT4 (подробно можно посмотреть в видео). При прокачке обнаружился люфт тормозного рычага в месте его соприкосновения с рабочим цилиндром – эта проблема решилась путём вкручивания маленького болтика в отверстие просверленное в износившемся бойке рычага.

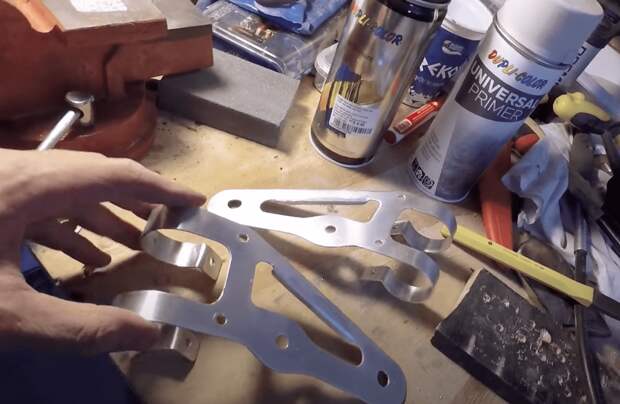

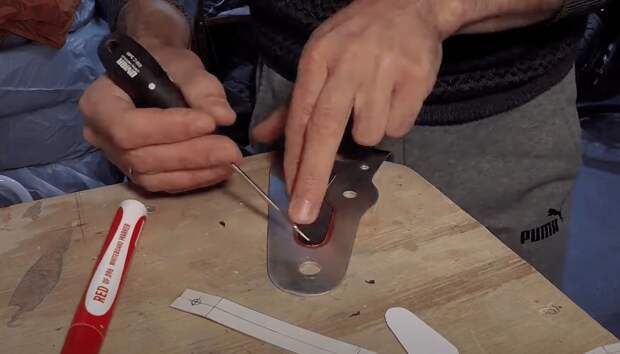

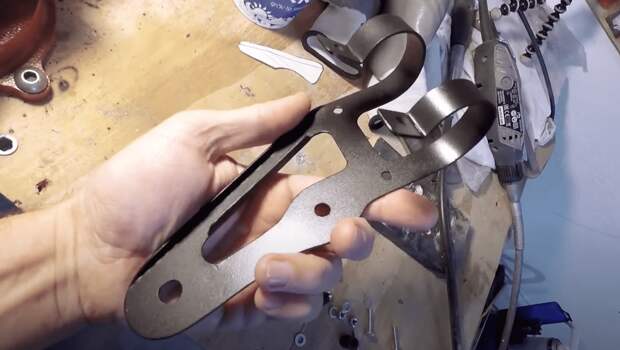

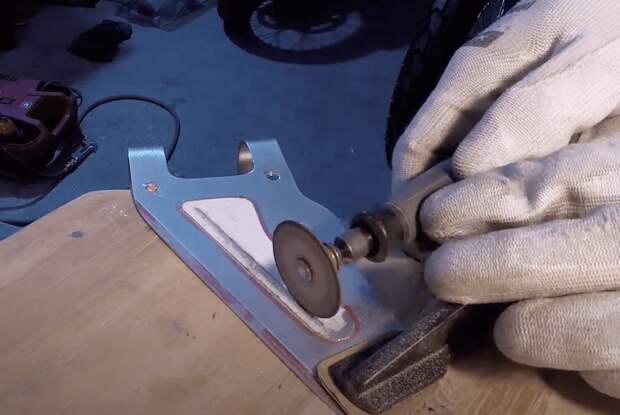

Разобравшись с этим, вернулся к креплениям фары: захотелось сделать красивый вырез посередине, а также придать конструкции жесткость с помощью загнутых внутрь рёбер:

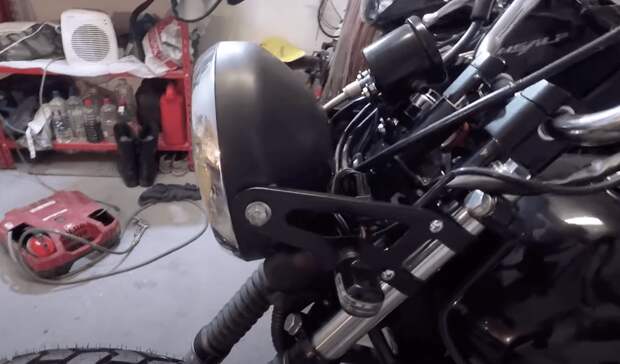

Покрасил, установил – ОГОНЁК:
Ну и напоследок – видео процесса:
Так что реагируем и подписываемся, чтобы ничего не пропустить ;)
В следующем выпуске вас ждут: задняя подвеска, переднее крыло, установка нового руля, самодельная лапка КПП, боковая подставка и ПРОБНЫЙ ВЫЕЗД.
До новых встреч!
